CQ2B32-15DZ  AIR CYLINDER(SMC)

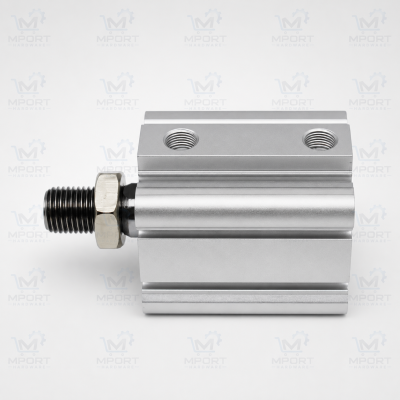

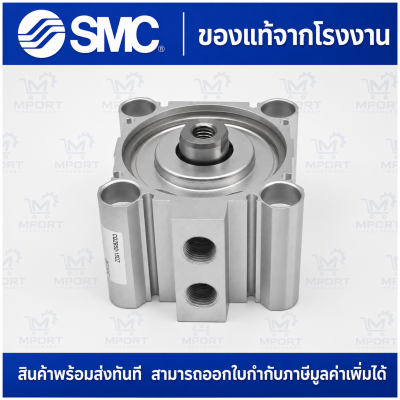

SMC CQ2B32-15DZ Compact Air Cylinder
กระบอกลมแบบบาง ซีรีส์ CQ2 จาก SMC ออกแบบให้มีขนาดกะทัดรัดและประหยัดพื้นที่ติดตั้ง ทำงานแบบสองทาง ก้านสูบเดี่ยว เหมาะสำหรับเครื่องจักรอุตสาหกรรม ระบบ Automation งานดัน–ดึง งานจับยึด และงานเคลื่อนย้ายชิ้นส่วนที่มีระยะการทำงานสั้น รุ่นนี้เป็นแบบไม่มีแม่เหล็กในตัวและไม่รวม Auto Switch (SMC)

รายละเอียดสินค้า

ยี่ห้อ: SMC
รุ่น: CQ2B32-15DZ
ซีรีส์: CQ2-Z
ประเภท: Compact Air Cylinder
รูปแบบการทำงาน: Double Acting
ลักษณะก้านสูบ: ก้านสูบเดี่ยว
ขนาดกระบอกสูบ: 32 มม.
ระยะชัก: 15 มม.
รูปแบบติดตั้ง: แบบรูทะลุ Through-hole
ปลายก้านสูบ: เกลียวใน
ขนาดเกลียวปลายก้าน: M8 × 1.25
ขนาดพอร์ตลม: Rc 1/8
ของไหลที่ใช้: ลมอัด
แรงดันทดสอบ: 1.5 MPa
แรงดันใช้งานสูงสุด: 1.0 MPa
แรงดันใช้งานต่ำสุด: 0.05 MPa
ความเร็วลูกสูบ: 50–500 มม./วินาที
อุณหภูมิใช้งาน: -10 ถึง 70°C โดยต้องไม่มีน้ำแข็งเกาะ
ไม่จำเป็นต้องเติมน้ำมันหล่อลื่น
ไม่มีระบบคุชชันหรือยางกันกระแทก
ไม่มีแม่เหล็กในตัว
ไม่รองรับ Auto Switch โดยตรง
น้ำหนักโดยประมาณ: 165 กรัม
ความยาวรวมขณะก้านหด: ประมาณ 45 มม. (SMC)
จุดเด่นของสินค้า

ตัวกระบอกมีความบาง ช่วยประหยัดพื้นที่ภายในเครื่องจักร
ทำงานสองทาง ให้แรงขับทั้งจังหวะยืดและจังหวะหด
ระยะชักสั้น 15 มม. เหมาะสำหรับงานกด ดัน หรือจับยึดชิ้นงาน
โครงสร้างแข็งแรงและมีน้ำหนักเบา
ปลายก้านเป็นเกลียวใน สามารถติดตั้งอุปกรณ์หรือชุดจับยึดเพิ่มเติมได้
ติดตั้งแบบรูทะลุ ช่วยให้ยึดกระบอกเข้ากับเครื่องจักรได้สะดวก
เหมาะกับงานอุตสาหกรรมและระบบควบคุมด้วยลม
การใช้งานที่แนะนำ

เหมาะสำหรับเครื่องจักรอัตโนมัติ เครื่องประกอบชิ้นส่วน งานจับยึด งานกดชิ้นงาน เครื่องบรรจุสินค้า สายพานลำเลียง และระบบเคลื่อนย้ายที่ต้องการกระบอกลมขนาดกะทัดรัด

หมายเหตุ: รุ่น CQ2B32-15DZ ไม่มีแม่เหล็กในตัว หากต้องการติดตั้งเซนเซอร์ตรวจจับตำแหน่งลูกสูบ ควรเลือกรุ่น CDQ2B32-15DZ ซึ่งเป็นรุ่นที่มีแม่เหล็กในตัว กรุณาตรวจสอบขนาดกระบอก ระยะชัก ขนาดพอร์ต และรูปแบบการติดตั้งก่อนสั่งซื้อสินค้า (SMC World)
