CDQ2B100-100DMZ  AIR CYLINDER(SMC)

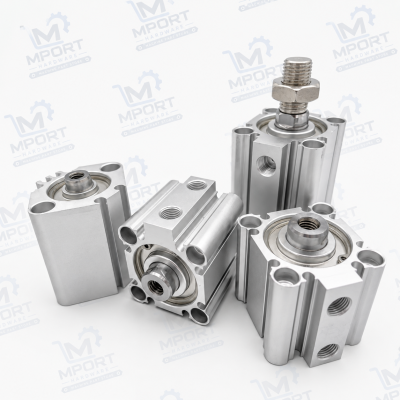

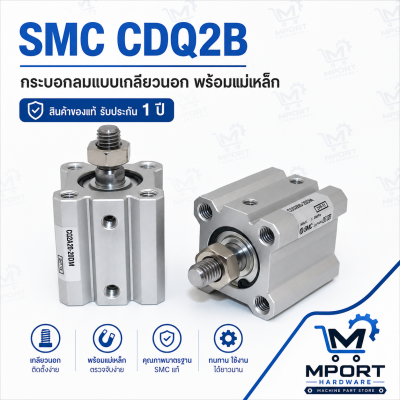

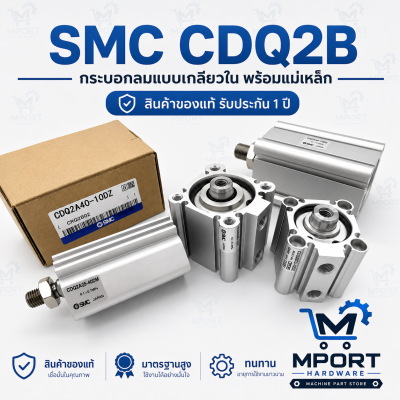

SMC CDQ2B100-100DMZ Compact Air Cylinder
กระบอกลมแบบบาง ซีรีส์ CQ2-Z จาก SMC ออกแบบให้มีขนาดกะทัดรัดและประหยัดพื้นที่ติดตั้ง ทำงานแบบสองทาง ก้านสูบเดี่ยว เหมาะสำหรับเครื่องจักรอุตสาหกรรม ระบบ Automation งานดัน–ดึง งานจับยึดชิ้นงาน และสายการผลิตที่ต้องการกระบอกลมขนาดใหญ่แต่มีพื้นที่ติดตั้งจำกัด (MISUMI Thailand)

รายละเอียดสินค้า

ยี่ห้อ: SMC
รุ่น: CDQ2B100-100DMZ
ซีรีส์: CQ2-Z
ประเภท: Compact Air Cylinder
รูปแบบการทำงาน: Double Acting
ลักษณะก้านสูบ: ก้านสูบเดี่ยว
ขนาดกระบอกสูบ: 100 มม.
ระยะชัก: 100 มม.
รูปแบบการติดตั้ง: แบบรูทะลุ
ปลายก้านสูบ: เกลียวนอก M26 × 1.5
ขนาดพอร์ตลม: Rc 3/8
แรงดันใช้งานต่ำสุด: 0.05 MPa
แรงดันใช้งานสูงสุด: 1.0 MPa
แรงดันทดสอบ: 1.5 MPa
ความเร็วลูกสูบ: 50–500 มม./วินาที
ของไหลที่ใช้: ลมอัด
ไม่จำเป็นต้องเติมน้ำมันหล่อลื่น
มีแม่เหล็กติดตั้งภายใน
มีร่องติดตั้ง Auto Switch จำนวน 4 ด้าน
รุ่นนี้ไม่รวม Auto Switch
ไม่มีระบบคุชชันลม (MISUMI Thailand)
จุดเด่นของสินค้า

ตัวกระบอกมีความบาง ช่วยลดพื้นที่ติดตั้งภายในเครื่องจักร
ทำงานสองทาง ให้แรงขับทั้งจังหวะยืดและจังหวะหด
ขนาดกระบอก 100 มม. เหมาะกับงานที่ต้องการแรงขับสูง
ปลายก้านเกลียวนอก สามารถติดตั้งข้อต่อหรืออุปกรณ์จับยึดได้สะดวก
มีแม่เหล็กในตัว รองรับเซนเซอร์ตรวจจับตำแหน่งลูกสูบ
สามารถติดตั้ง Auto Switch ได้หลายตำแหน่งรอบตัวกระบอก
เหมาะสำหรับเครื่องจักรอัตโนมัติ งานประกอบ งานจับยึด งานกด และงานเคลื่อนย้ายชิ้นงาน (SMC World)
การใช้งานที่แนะนำ

เหมาะสำหรับใช้ในระบบนิวเมติก เครื่องจักรในโรงงาน สายพานลำเลียง เครื่องแพ็กสินค้า เครื่องประกอบชิ้นส่วน ระบบจับยึด และเครื่องจักร Automation ทั่วไป

หมายเหตุ: กรุณาตรวจสอบขนาดกระบอก ระยะชัก ขนาดพอร์ตลม รูปแบบปลายก้าน และพื้นที่ติดตั้งให้ตรงกับเครื่องจักรก่อนสั่งซื้อสินค้า
